视频二区三区国产情侣在线,无码制服丝袜国产精品,无码专区日韩精品免费,91亚洲无码视频在线播放,亚洲大片中文字幕,国产又大又黄又粗

在注塑加工領(lǐng)域，雙色成型技術(shù)因能打造兼具美觀與實(shí)用性的產(chǎn)品而備受推崇，其中PP（聚丙烯）與TPR（熱塑性橡膠）的搭配應(yīng)用廣泛，常用于汽車配件、家居用品和電子外殼等領(lǐng)域。PP與TPR雙色成型的表現(xiàn)如何？今天就來(lái)聊聊這種組合的實(shí)際效果，分享一些實(shí)用經(jīng)驗(yàn)和技巧，希望能為從事注塑加工的朋友提供參考，提升雙色成型的成功率，少走彎路。

PP與TPR雙色成型的最大優(yōu)勢(shì)在于材料特性的互補(bǔ)。PP作為硬質(zhì)塑料，強(qiáng)度高、成本低、耐化學(xué)腐蝕，適合用作產(chǎn)品主體；而TPR柔軟彈性好，觸感舒適、防滑耐磨，常用于包覆握持部位或裝飾層。兩者的化學(xué)相容性較好，注塑時(shí)粘合緊密，成品不易剝離。TPR還可以通過(guò)配方調(diào)整呈現(xiàn)多種顏色和硬度，與PP的單一色調(diào)搭配，視覺(jué)效果豐富，非常適合消費(fèi)品設(shè)計(jì)，比如手柄或按鍵類產(chǎn)品，能兼顧功能與美感。

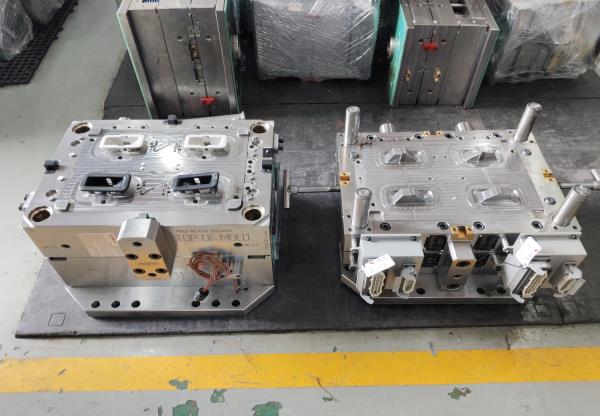

成型效果方面，PP與TPR雙色成型能實(shí)現(xiàn)平滑的顏色過(guò)渡，接縫處自然流暢，特別是在旋轉(zhuǎn)型或分體式雙色模具中表現(xiàn)突出。PP流動(dòng)性佳，成型效率高，而TPR需在二次注塑時(shí)控制溫度在160-190℃，避免過(guò)熱損傷PP基體。模具設(shè)計(jì)時(shí)，建議將TPR澆口設(shè)在結(jié)合面附近，確保熔膠均勻填充，防止?jié)B色或溢膠。工藝上，適當(dāng)降低注塑壓力到80-100MPa，并延長(zhǎng)保壓時(shí)間至6-8秒，能提升粘合質(zhì)量，確保表面光潔。

當(dāng)然，PP與TPR雙色成型也有挑戰(zhàn)。PP的收縮率在1-2%，TPR稍高，冷卻后可能導(dǎo)致輕微尺寸偏差，復(fù)雜結(jié)構(gòu)件容易翹曲。模具設(shè)計(jì)時(shí)需預(yù)留收縮余量，結(jié)合模擬軟件優(yōu)化流道，減少應(yīng)力。TPR流動(dòng)性較PP差，薄壁區(qū)域可能出現(xiàn)短射，建議采用熱流道或多點(diǎn)進(jìn)膠改善填充。TPR對(duì)溫度敏感，注塑溫度過(guò)高會(huì)降解，過(guò)低則粘合不牢，建議嚴(yán)格控制在170℃左右。成本方面，TPR比PP略貴，大批量生產(chǎn)需合理規(guī)劃預(yù)算。

實(shí)際操作中，小批量試模是優(yōu)化的關(guān)鍵。通過(guò)測(cè)試可發(fā)現(xiàn)粘合度或表面缺陷問(wèn)題，逐步調(diào)整注射速度、冷卻時(shí)間等參數(shù)，能顯著提升成型穩(wěn)定性。材料供應(yīng)商的配方建議也很有價(jià)值，常能提供針對(duì)PP與TPR的優(yōu)化方案。合理的模具設(shè)計(jì)和工藝控制，能讓PP與TPR雙色成型發(fā)揮最佳效果，兼顧外觀與耐用性。
