视频二区三区国产情侣在线,无码制服丝袜国产精品,无码专区日韩精品免费,91亚洲无码视频在线播放,亚洲大片中文字幕,国产又大又黄又粗

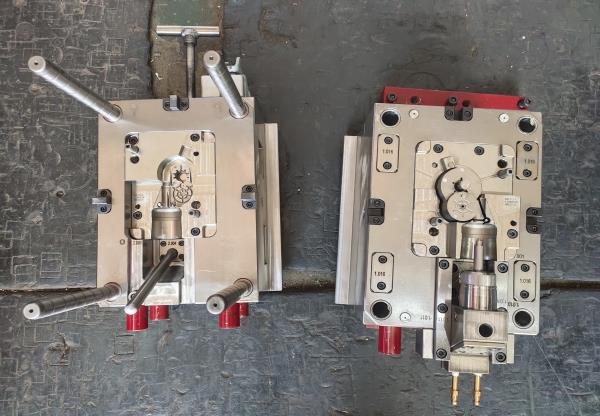

在塑膠模具生產中，套啤模具因其復雜工藝和高精度要求，常用于雙色或多材質塑件的成型。然而，模具開裂是影響塑膠模具壽命和產品質量的常見問題，不僅導致生產中斷，還增加維護成本。本文將分析塑膠套啤模具開裂的主要原因，并提供實用對策，助力企業(yè)提升塑膠模具穩(wěn)定性和生產效率。

一、開裂原因分析

1. 材料應力過大：套啤模具在塑膠模具成型中承受硬膠和軟膠的交替注射，高壓和溫差導致模具內部應力集中，尤其在尖角或薄壁區(qū)域，易引發(fā)裂紋。例如，某雙色手柄模具因應力分布不均，開裂率高達10%。

2. 模具材料選擇不當：若塑膠模具選用低強度鋼材（如P20），難以承受套啤工藝的反復沖擊和熱循環(huán)，易導致疲勞開裂。

3. 設計缺陷：流道或冷卻系統(tǒng)設計不合理，導致塑膠模具局部過熱或冷卻不均，熱應力誘發(fā)裂紋。澆口位置不當也可能增加注射壓力，加劇開裂風險。

4. 加工精度不足：塑膠模具加工中，若型腔表面存在微小缺陷或公差超標，模具在高壓注射下易產生裂紋起點。

5. 操作不當：注塑參數(shù)設置不合理，如注射壓力過高或模具未充分預熱，會加劇塑膠模具應力，導致開裂。

二、實用對策

1. 優(yōu)化模具設計：通過CAE模擬分析塑膠模具應力分布，優(yōu)化流道和冷卻系統(tǒng)，確保溫度均勻。增加圓角設計，減少尖角應力集中。例如，某企業(yè)優(yōu)化冷卻通道后，塑膠模具開裂率降低至2%。

2. 選用高性能材料：優(yōu)先選擇高韌性、高耐磨的模具鋼，如S136或NAK80，增強塑膠套啤模具抗疲勞能力。對于高腐蝕性塑料，添加表面硬化涂層可進一步延長模具壽命。

3. 提升加工精度：采用高精度CNC和EDM加工，確保塑膠模具型腔表面粗糙度達Ra0.02μm以下，減少裂紋起點。嚴格控制公差在±0.005mm以內。

4. 優(yōu)化注塑參數(shù)：根據(jù)材料特性，調整注射壓力（建議80-120 MPa）和模具溫度（50-100℃），避免過高壓力或溫差。預熱塑膠模具至適宜溫度，降低熱應力。

5. 加強維護管理：定期檢查塑膠模具型腔和滑塊，清理殘料和油污，防止微小損傷演變?yōu)榱鸭y。建立模具使用記錄，及時更換磨損部件。

三、案例分享

某汽車零部件企業(yè)生產的雙色塑件，因塑膠套啤模具頻繁開裂，導致停產損失。通過改進模具鋼材至S136，優(yōu)化流道設計，并降低注射壓力10%，模具壽命延長至80萬次，開裂率降至0.3%，生產效率提升20%。

塑膠套啤模具開裂問題可通過科學設計、高品質材料和精準工藝有效解決。企業(yè)需從設計到生產全鏈條優(yōu)化，確保塑膠模具穩(wěn)定運行。如需專業(yè)塑膠模具解決方案，歡迎聯(lián)系我們，助您實現(xiàn)高效生產！
